Impedanzwandler aus der SB-Serie

Impedanzwandler (engl. Buffer) dienen in der Elektrogitarre unter anderem dazu, die Gitarrenelektronik von den klangbeeinflussenden Effekten des Instrumentenkabels zu entkoppeln. Die hier vorgestellten Buffer sind speziell für diesen Einsatz optimiert. Dabei stand eine minimale Stromaufnahme bei gegebener Treiberleistung und Aussteuerbereichen im Vordergrund.

Hier die Eigenschaften dieser Buffer in Kürze:

  • Großer Eingangswiderstand,

  • geringe Eingangskapazität,

  • sehr geringer Klirrfaktor durch Class-A-Betrieb (<=0,1%),

  • geringes Rauschen,

  • größerer Aussteuerbereich als Operationsverstärkerschaltungen,

  • Treiben größerer kapazitiver Lasten ohne Probleme möglich,

  • geringe Stromaufnahme,

  • Wahlweise Volume-Poti,

  • Wahlweise Low-Drop-Polarity-Protection,

  • kleine Bauform.

Mit Hilfe der "Diskreten Super-FET-Technologie" und durch die Verwendung von selektierten Transistoren werden diese Ziele erreicht. Das Ergebnis ist ein "unhörbarer" Impedanzwandler, der einfach nur seine Aufgabe erfüllt ohne selber klangumformend zu wirken!

Ein SB-1-B3 im Einsatz: Unten das Eingangssignal mit einer Spannung von 2Vs an einer Last von 10kOhm/1nF bei 15kHz

Verzerrungen und Rauschen sind für diese Impedanzwandler tatsächlich Fremdworte, wie man dem Oszillogramm entnehmen kann.

Durch die äußerst geringe Eingangskapazität und den großen Eingangswiderstand werden die Tonabnehmer quasi im Leerlauf betrieben und es ergibt sich eine sehr große Resonanzfrequenz. Mit Hilfe eines zusätzlichen Lastkondensators mit einer Kapazität von 150pF bis 4,7nF läßt sich die Resonanzfrequenz und damit der Klang nach Belieben durch den Anwender festlegen. Details zum Thema Klangveränderung sind in Guitar-Letter II enthalten.

Achtung: Dieser Lastkondensator ist aus technischen Gründen in den Buffern der SB-1-Serie nicht enthalten!

Details zum Einsatz dieser Buffer sind im Artikel "Der Einsatz eines Impedanzwandlers in der Elektrogitarre" nachzulesen.



Beispiele für aufgebaute Impedanzwandler aus der SB-Serie

Jede Schaltung wird mit Hilfe diskreter Bauelemente in Handarbeit erstellt, mit Anschlußkabeln versehen und vor der Auslieferung auf korrekte Funktion getestet. Im Lieferumfang ist, neben der eigentlichen Schaltung, noch ein Batterie-Clip und eine Stereo-Klinkenbuchse enthalten.

Zur Zeit sind drei verschiedene Buffer verfügbar, die in unterschiedlichen Konfigurationen angeboten werden. Sie werden nur bei Bedarf gebaut. Es ist also immer mit einer gewissen Lieferzeit zu rechnen.

  1. SB-1-Serie

  2. SB-1P-Serie (mit Polarity-Protection)

  3. SB-2P-Serie (mit Polarity-Protection, Volume-Poti und Kabelemulation)

Wer Interesse an einem oder mehreren Impedanzwandlern hat, kann mir mit Hilfe des Kontaktformulars jederzeit eine entsprechende Anfrage schicken. Bitte teilen sie mir dazu einfach die Bezeichnung des von Ihnen gewünschten Buffers mit. Also zum Beispiel: "SB-1-B2".

Aber bevor Sie bestellen, interessiert Sie vielleicht, was verschiedenen Anwender zu den Impedanzwandlern der SB-Serie sagen. Sie finden am Ende dieser Seite ein Auswahl.

Leider haben viele Hersteller seit 2012 ihre JFETs im TO-92-Gehäuse abgekündigt, was sich auf Preis und Verfügbarkeit stark auswirkt. Damit sind kurzfristige Preiserhöhungen für die Impedanzwandler dieser Serie in der näheren Zukunft leider nicht auszuschließen!


SB-1 Impedanzwandler in diskreter Super-FET-Technologie

Kleiner Impedanzwandler zum Einsatz in der Elektrogitarre.

Zwei verschiedene SB-1 ohne Kabel

Technische Basisdaten:

  min. typ. max.
Eingangswiderstand: - 1MOhm -
Eingangskapazität: - 10pF -
Verstärkung: - 0,97 (-0,26dB) -
Obere Grenzfrequenz: - - 15kHz
Last (kapazitiv): - - 1nF
Abmessungen: 1,4cm x 1,3cm x 1,1cm (HxLxB)
Konfiguration Last (ohmsch) Aussteuerbereich Betriebsspannung Stromaufnahme Bezeichnung Manual Preis
min. typ. max. min. typ. max. min. typ. max. min. typ. max.
A1 400kOhm - - - - 1Vs (-0,8dBu) 7V 9V 20V 120µA 153µA 260µA SB-1-A1 22,00 €
A2 100kOhm - - - - 1Vs (-0,8dBu) 7V 9V 20V 128µA 175µA 400µA SB-1-A2 22,00 €
A3 10kOhm - - - - 1Vs (-0,8dBu) 7V 9V 20V 240µA 325µA 700µA SB-1-A3 22,00 €
B1 400kOhm - - - - 2Vs (5,2dBu) 7V 9V 20V 360µA 510µA 700µA SB-1-B1 23,00 €
B2 100kOhm - - - - 2Vs (5,2dBu) 7V 9V 20V 390µA 560µA 900µA SB-1-B2 23,00 €
B3 10kOhm - - - - 2Vs (5,2dBu) 7V 9V 20V 730µA 1mA 1,4mA SB-1-B3 23,00 €
D1 400kOhm - - - - 2,5Vs (7,2dBu) 8,2V 9V 20V 520µA 740µA 900µA SB-1-D1 24,00 €
D2 100kOhm - - - - 2,5Vs (7,2dBu) 8,2V 9V 20V 900µA 1,2mA 1,5mA SB-1-D2 24,00 €
D3 10kOhm - - - - 2,5Vs (7,2dBu) 8,2V 9V 20V 1,5mA 1,8mA 2,2mA SB-1-D3 24,00 €
C1 400kOhm - - - - 3Vs (8,8dBu) 8,3V 9V 20V 970µA 1,1mA 1,4mA SB-1-C1 25,00 €
C2 100kOhm - - - - 3Vs (8,8dBu) 8,3V 9V 20V 1,0mA 1,6mA 2,1mA SB-1-C2 25,00 €
C3 10kOhm - - - - 3Vs (8,8dBu) 8,3V 9V 20V 2mA 2,5mA 2,9mA SB-1-C3 25,00 €

Andere Konfigurationen und Basisdaten sind auf Anfrage möglich.

Lieferumfang:

  1. SB-1 (aufgebaut und geprüft),
  2. Stereo-Klinkenbuchese,
  3. Batterie-Clip
  4. Dokumentation mit Anwendungsbeispielen

SB-1P Impedanzwandler in diskreter Super-FET-Technologie mit Verpolungsschutz

Kleiner Impedanzwandler zum Einsatz in der Elektrogitarre. Im Gegensatz zum SB-1 verfügt der SP-1P über eine "Low-Drop-Polarity-Protection" für die Betriebsspannung.

Zwei verschiedene SB-1P ohne Kabel

Technische Basisdaten:

  min. typ. max.
Eingangswiderstand: - 1MOhm -
Eingangskapazität: - 10pF -
Verstärkung: - 0,97 (-0,26dB) -
Obere Grenzfrequenz: - - 15kHz
Last (kapazitiv): - - 1nF
Abmessungen: 1,4cm x 1,6cm x 1,3cm (HxLxB)
Konfiguration Last (ohmsch) Aussteuerbereich Betriebsspannung Stromaufnahme Bezeichnung Manual Preis
min. typ. max. min. typ. max. min. typ. max. min. typ. max.
A1 400kOhm - - - - 1Vs (-0,8dBu) 7V 9V 20V 120µA 153µA 260µA SB-1P-A1 27,00 €
A2 100kOhm - - - - 1Vs (-0,8dBu) 7V 9V 20V 128µA 175µA 400µA SB-1P-A2 27,00 €
A3 10kOhm - - - - 1Vs (-0,8dBu) 7V 9V 20V 240µA 325µA 700µA SB-1P-A3 27,00 €
B1 400kOhm - - - - 2Vs (5,2dBu) 7V 9V 20V 360µA 510µA 700µA SB-1P-B1 28,00 €
B2 100kOhm - - - - 2Vs (5,2dBu) 7V 9V 20V 390µA 560µA 900µA SB-1P-B2 28,00 €
B3 10kOhm - - - - 2Vs (5,2dBu) 7V 9V 20V 730µA 1mA 1,4mA SB-1P-B3 28,00 €
D1 400kOhm - - - - 2,5Vs (7,2dBu) 8,2V 9V 20V 520µA 740µA 900µA SB-1P-D1 29,00 €
D2 100kOhm - - - - 2,5Vs (7,2dBu) 8,2V 9V 20V 900µA 1,2mA 1,5mA SB-1P-D2 29,00 €
D3 10kOhm - - - - 2,5Vs (7,2dBu) 8,2V 9V 20V 1,5mA 1,8mA 2,2mA SB-1P-D3 29,00 €
C1 400kOhm - - - - 3Vs (8,8dBu) 8,3V 9V 20V 970µA 1,1mA 1,4mA SB-1P-C1 30,00 €
C2 100kOhm - - - - 3Vs (8,8dBu) 8,3V 9V 20V 1,0mA 1,6mA 2,1mA SB-1P-C2 30,00 €
C3 10kOhm - - - - 3Vs (8,8dBu) 8,3V 9V 20V 2mA 2,5mA 2,9mA SB-1P-C3 30,00 €

Andere Konfigurationen und Basisdaten sind auf Anfrage möglich.

Lieferumfang:

  1. SB-1P (aufgebaut und geprüft),
  2. Stereo-Klinkenbuchese,
  3. Batterie-Clip
  4. Dokumentation mit Anwendungsbeispielen

SB-2P
("I-Pot")
Impedanzwandler in diskreter Super-FET-Technologie mit Volume, Kabelemulation und Verpolungsschutz

Kleiner Impedanzwandler mit Master-Volume und schaltbarer Kabelemulation zum Einsatz in der Stratocaster oder anderen Elektrogitarren mit Master-Volume. Die Wirkung ist verblüffend:

In der Stratocaster vergrößert sich die Spitze der Resonanz um gut 3,5dB. Mehr "Höhen" sind die Folge. Ein teures NoLoad-Poti als Tonblende ist nicht mehr erforderlich und der bekannte Sprung entfällt auch. Das Volume wird unabhängig vom verwendeten Instrumentenkabel. Der "Höhenklau" entfällt und es ist kein Treble Bleed erforderlich, der eh nur einen faulen Kompromis darstellt. Weitere Informationen zur praktischen Wirkung des "I-Pot" sind im Artikel "Der Impedanzwandler im praktischen Einsatz" nachzulesen.

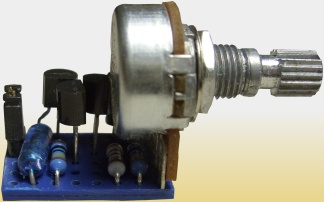

SB-2P ("I-Pot") ohne Kabel

Der SB-2P wird anstelle des Volume-Potis eingebaut. Die Kabelemulation ist per Jumper schaltbar. Sie simuliert 6m des bekannten Instrumentenkabels "Sommer The Spirit". Das Herzstück bildet ein Impedanzwandler aus der SB-1P-Serie, der natürlich auch über eine Low-Drop-Polarity-Protection verfügt. Selektierte Transistoren und Metallfilmwiderstände sind ebenso selbstverständlich wie ein Polypropylen-Folienkondensator zur Kabelemulation und ein hochwertiges Potentiometer aus dem Haus Alpha.

Technische Basisdaten:

  min. typ. max.
Eingangswiderstand: - 1MOhm -
Eingangskapazität: - 10pF/470pF -
Verstärkung: - 0,97 (-0,26dB) -
Obere Grenzfrequenz: - - 15kHz
Last (kapazitiv): - - 1nF
Abmessungen: 2,35cm x 3,85cm x 1,6cm (HxLxB)
Einbautiefe: 2,2cm
Gewindedurchmesser: 7mm
Achsenform: Geriffelte Schlitzachse
Konfiguration Last (ohmsch) Aussteuerbereich Betriebsspannung Stromaufnahme Bezeichnung Manual Preis
min. typ. max. min. typ. max. min. typ. max. min. typ. max.
A3 20kOhm - - - - 1Vs (-0,8dBu) 7V 9V 20V 240µA 325µA 700µA SB-2P-A3 40,00 €
B3 20kOhm - - - - 2Vs (5,2dBu) 7V 9V 20V 730µA 1mA 1,4mA SB-2P-B3 40,00 €
D3 20kOhm - - - - 2,5Vs (7,2dBu) 8,2V 9V 20V 1,5mA 1,8mA 2,2mA SB-2P-D3 40,00 €
C3 20kOhm - - - - 3Vs (8,8dBu) 8,3V 9V 20V 2mA 2,5mA 2,9mA SB-2P-C3 40,00 €

Andere Konfigurationen und Basisdaten sind auf Anfrage möglich.

Lieferumfang:

  1. SB-2P (aufgebaut und geprüft),
  2. Stereo-Klinkenbuchese,
  3. Batterie-Clip
  4. Dokumentation mit Anwendungsbeispielen

Anwender-Kommentare

An dieser Stelle möchte ich, nicht ganz ohne Stolz, Ausschnitte aus den Rückmeldungen einiger SB-1-X-Benutzer wiedergeben. Der Name wird aus Gründen des Datenschutzes nur gekürzt dargestellt.

Datum Impedanzwandler Kritiker

27.09.2014

SB-2P-C3

Wolfgang H.

Hallo Ulf, habe gestern das Teil eingebaut. Ich bin begeistert!!!!! Das Beste, was man haben kann. Mann, da braucht man außer einem Pickup-Umschalter nix anders mehr. Keinen Ton-Schnickschnack etc.

Danke nochmal und liebe Grüße!

19.12.2013

SB-2P-C3

Torsten A.

Gestern war es soweit, wir haben das I-Pot eingebaut und getestet: Es funktioniert prima!

Ein Vergleich zum SB-P1 vom letzten Mal ist vermutlich nicht angebracht - Das war ja ein voll abgestimmtes System mit Pickups und C-Switch. Letzterer fehlt ein wenig, da er klanglich noch einiges leistet und ein nettes "Spielzeug" ist, das einen deutlich länger an die Gitarre fesselt.

Alles in allem ist es genau das, was ich erwartet habe. Vielen Dank an den Meister!

03.06.2013

SCSB-1P-D3 (SB-1P-D3 und C-Switch)

Torsten A.

Ich bin sehr zufrieden mit dem Ergebnis. Es ist ein Unterschied von Tag zu Nacht. Es sind DEUTLICH mehr Höhen vorhanden und die Störungen sind auch deutlich reduziert. Wenn ich zum Beispiel den Middle und den Steg TN zusammen einschalte, gibt es kein Rauschen mehr - "Toni" meinte, das Kabel ist kaputt. Ich hatte nicht einmal meine "Hand aufgelegt". Als ich dann eine Saite anschlug und kam ein Ton... das Gesicht hättest mal sehen sollen.

Vom C Switch hätte ich jetzt etwas mehr Regelumfang erwartet, aber ist ganz OK. Aufwändig war, daß die ganze nachgeschaltete Litanei komplett neu eingestellt und programmiert werden musste... Es hat gar nichts mehr gestimmt, vor allem sämtliche Effekte. Ist schon echt krass, was das ausgemacht hat. Ist echt ein "geiler" Sound geworden.

Ich werde Dich weiterempfehlen!

19.06.2012

SB-1-B3

Ulrich M.

...Alles bestens! Er macht genau das, was er machen soll und nicht das, was er nicht soll. Er verzerrt nicht und "klingt" dadurch auch nicht. So habe ich mir das vorgestellt...

...Du hattest mir wegen des für mich lebensnotwendigen Bassreglers den SB-1-B3 statt des SB-1-B1 empfohlen. Guter Tipp, der Regler arbeitet ebenfalls perfekt.

...Mein bisheriger Lieblingswandler war übrigens eine kleine Schaltung aus einer alten elrad Zeitschrift. Klanglich gefiel sie mir immer besser als die diversen Opamp Schaltungen, die ich probiert habe. Die Schaltung ist dem SB-1-3 ähnlich, denke ich, im direkten AB-Vergleich hat deine Schaltung aber klanglich doch noch die Nase vorn.

...Übrigens möchte ich hier auch noch meine Anerkennung für die gute Dokumentation aussprechen. Damit kann man wirklich etwas anfangen!...

01.11.2011

SB-1-B3 und C-Switch

Michael N.

...Die Gitarre klingt jetzt viel brillianter und mit dem C-switch lässt sich die Klangfarbe prima einstellen, die Kapazitäten passen gut...

...Insgesamt bin ich mit dem Impedanzwandler rund rum glücklich! Prädikat: sehr empfehlenswert.

09.09.2011

SB-1-C3

Dirk S.

...Funktioniert super!...

13.07.2011

SB-1P-C3

Stephan K.

...Klasse Klang, glasklar, kein wahrnehmbares Rauschen, auch mit nem ausgelutschten 9V-Block (Leerlauf 8,4V) keine Verzerrungen, super!!...

...hocherfreut über die problemlose Geschäftsabwicklung möchte ich mich bei Ihnen herzlich bedanken. Ich werde Ihre Firma weiterempfehlen!....

02.03.2011

SB-1-C3

Wolfram K.

...Der SB-1 brilliert in der Tat einfach überall, wo ich ihn einklinke. Schönes Beispiel ist der Roland MicroCube. Dieser COSM Winzling klingt ja wirklich schon an sich nicht schlecht. Aber einmal mit SB und nie mehr ohne!...

...Selbstverständlich klingt auch der Ruby mit SB-1 davor noch einen Tick differenzierter. Aber selbst dann starre ich immer wieder ungläubig auf das Lochraster und die paar Bauteile....

08.02.2011

SB-1-C3 und C-Switch (Customer-Schaltung)

Thomas L.

...Trocken (ohne SB) alle Einstellungen getestet-alles OK. Mit SB alles bestens. Klangeinstellungen absolut umfangreich und variabel, vor allem mit HB Split (bin noch nicht ausgiebig zum Testen gekommen). C-Switch super; perfekt dosiert - höher dürfte er allerdings nicht gehen, dann würde es zu metallisch werden....

...Tonpoti is' unerwartet auch ziemlich gut dosierbar, Vol sowieso...

Gratulation, Meisterstück!

24.09.2010

SB-1-C3

Malte H.

...Mit dem Impedanzwandler bin ich vollkommen zufrieden der macht sich echt super. Will gar nicht mehr ohne.... da würde mir einfach die Option fehlen die Resonanzfrequenz so schön hochrutschen zu lassen.... besonders bei Clean-Sounds.....

...Inzwischen wurde der Impedanzwandler auch von meinem kritischen Gitarrenlehrer ... akzeptiert. Der hatte die Befürchtung, dass der rauschen würde. Nachdem ich aber nen Bypass gebastelt hatte und vor seinen Augen mal hin und hergeschaltet hab meinte er: "rauscht ja doch gar nicht"...
